RX8811 5W 電荷泵升壓帶 AB/D 類切換,4種防破音功能單聲道音頻功率放大器
發布日期:2024-11-21
點擊次數:339
RX8811 5W 電荷泵升壓帶 AB/D 類切換,4種防破音功能單聲道音頻功率放大器
概述
RX8811是一款帶有自動增益控制功能，基于電荷泵升壓技術，功率高達5W的AB/D切換音頻功率放大器。內置獨
特的自適應升壓功能，根據輸出功率的大小自動選擇由VDD供電或電荷泵升壓整流供電，極大的延長了電池的播
放時間。內置自動增益控制功能，可以根據輸入信號大小自動調整放大器的增益防止失真，顯著的提高音質。
特性
◆ AB類、D類切換功能
◆ 4種防破音可選
◆ 自適應升壓功能，Charge_pump升壓至6.4V
◆ D類輸出功率：
◆ －5W (VDD=4.2V, RL =4Ω，NCN OFF THD+N=10%)
◆ －4.2W (VDD=4.2V, RL =4Ω，NCN OFF THD+N=1%)
◆ AB類輸出功率：
◆ －2W (VDD=4.2V, RL =4Ω，升壓關閉 THD+N=10%)
◆ 工作電壓：2.8V to 5V
◆ 低失真和低噪聲
◆ 開啟、關閉POP-click抑制功能
◆ 關斷電流（<10uA）
◆ OCP、OTP、UVLO 保護功能
◆ ESOP10L 封裝
應用
◆ 擴音器
◆ 便攜式音箱 / 插卡音箱
◆ 藍牙音箱 / AI 音箱

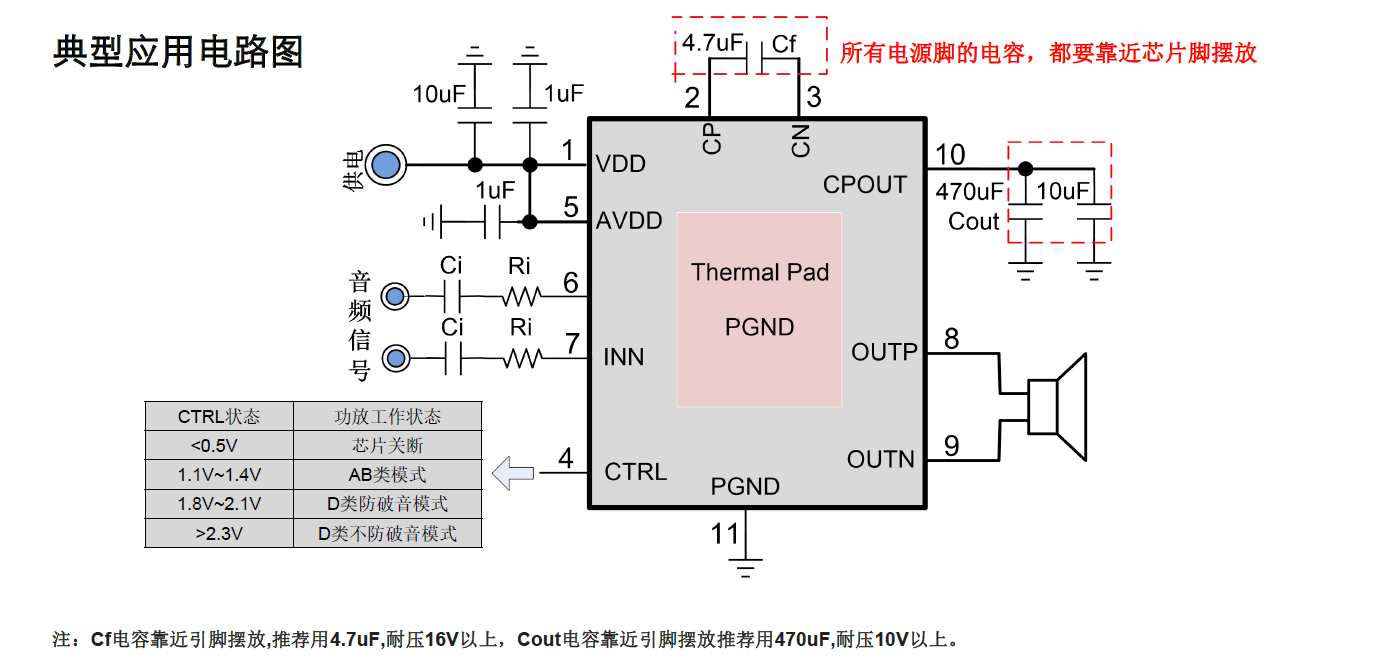

典型應用電路圖
引腳排列
管腳描述
